ビル・マンション・店舗 ｜ サッシ

仕様（品種）：FIX窓/スクリーン/ガラスブロック枠

FIX窓

すべり出し窓

ガラスブロック枠

基本性能

耐風圧性 S-4,S-5,S-6,S-7,4500Pa
気密性 A-4
水密性 W-5,1000Pa
断熱性 ー,T-2,T-3
遮音性 ー,H-1,H-2

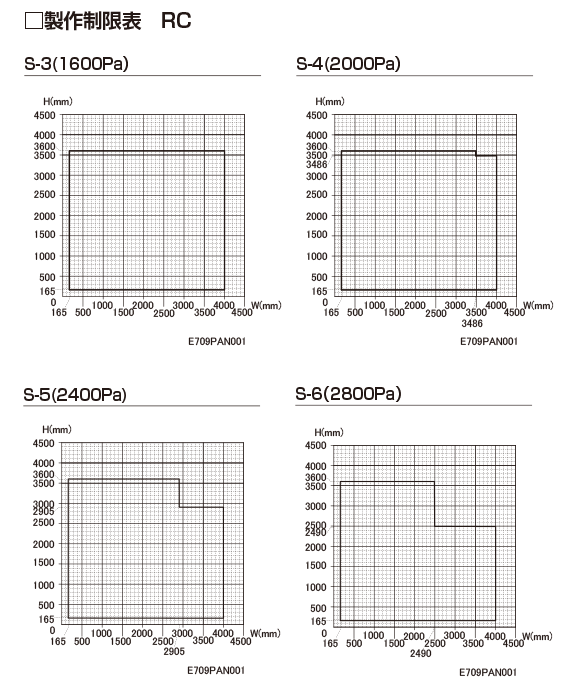

基本寸法図／製作制限表

FIX窓（内押縁） 基本断面図
製作制限
コーナーFIX窓（内押縁） 基本断面図
製作制限
巾木用FIX窓（内押縁） 基本断面図
製作制限
スクリーン（外押縁） 基本断面図
製作制限

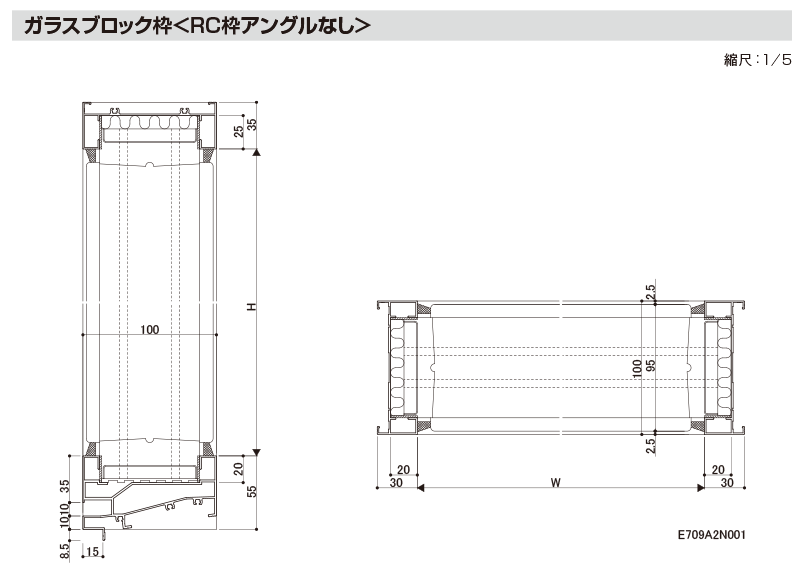

ガラスブロック枠 基本断面図
製作制限

枠バリエーション／CADデータ

品種 ガラス溝巾 RC枠 ALC枠 フラット枠 M枠 半外付け枠 外付け枠
FIX窓 17mm
22mm
30mm
36mm
コーナーFIX窓（内押縁） 17mm
22mm
30mm
36mm
巾木用FIX窓（内押縁） 17mm
22mm
30mm
36mm
スクリーン –
ガラスブロック枠 –

:枠バリエーション有り、CADデータへリンク

商品特長

Ecology | エコロジー

これからのエコロジーに考慮しています

ガラス溝幅36mm構造

枠見込み70mmのサッシでガラス溝幅36mmを実現しました。これにより空気層12mmの複層ガラスが対応可能となります。引違い窓や片引き窓・FIX窓・突き出し窓・たてすべり出し窓・ドア等については、断熱性能H-2等級をクリアーしました。(詳しくは商品体系ページをご覧ください)

ガラス溝幅36mm構造

Amenity｜アメニティ

遮音性能の向上に貢献します

防音合せガラス（FL6＋FL6）との組合せによりクレセント締まりで窓の遮音性能T-3等級を実現しました。

  • ※実験室での測定値で、建築物の現場での測定値とは差異が生じます。
遮音性能T-3等級（防音合せガラス使用時）

不快な結露の発生を抑え、快適な空間を演出します

樹脂アングル

アングルを樹脂にすることにより、アングルに発生する結露を軽減します。

樹脂アングル
樹脂アングル

カラー

リビング建材色ともコーディネート可能な木目系、インテリアとの調和にこだわった単色系をご用意しました。

カラー

標準部品

結露排水弁
結露の排水経路を確保します。
材質／6ナイロン
