仕様(品種):すべり出し窓/突出し窓/内倒し窓/外倒し窓/たてすべり出し窓/外開き窓/内開き窓/たて軸回転窓

すべり出し窓

すべり出し窓

突出し窓

突出し窓

内倒し窓/内倒し窓(2段階正面操作)

内倒し窓/内倒し窓(2段階正面操作)

外倒し窓

外倒し窓

たてすべり出し窓

たてすべり出し窓

たて軸回転窓

たて軸回転窓

基本性能

耐風圧性 S-5,S-6,S-7,4500Pa
気密性 A-4
水密性 W-5,1000Pa
断熱性 ー,T-2,T-3
遮音性 ー,H-1,H-2

基本寸法図/製作制限表

すべり出し窓 基本断面図
製作制限
突出し窓 基本断面図
製作制限
内倒し窓 基本断面図
製作制限
内倒し窓(2段階正面操作) 基本断面図
製作制限
外倒し窓 基本断面図
製作制限
たてすべり出し窓 基本断面図
製作制限
外開き窓(片開き) 基本断面図
製作制限
外開き窓(両開き) 基本断面図
製作制限
内開き窓(片開き) 基本断面図
製作制限
たて軸回転窓 基本断面図
製作制限

枠バリエーション/CADデータ

品種 ガラス溝巾 RC枠 ALC枠 フラット枠 M枠 半外付け枠 外付け枠
すべり出し窓 17mm
22mm
30mm
36mm
突出し窓 17mm
22mm
30mm
36mm
内倒し窓 17mm
22mm
30mm
36mm
内倒し窓(2段階正面操作) 30mm
36mm
外倒し窓 17mm
22mm
30mm
36mm
たてすべり出し窓 17mm
22mm
30mm
36mm
外開き窓(片開き) 17mm
22mm
30mm
36mm
外開き窓(両開き) 17mm
22mm
30mm
36mm
内開き窓(片開き) 17mm
22mm
30mm
36mm
たて軸回転窓 17mm
22mm
30mm
36mm

:枠バリエーション有り、CADデータへリンク

商品特長

Ecology | エコロジー

これからのエコロジーに考慮しています

ガラス溝幅36mm構造

枠見込み70mmのサッシでガラス溝幅36mmを実現しました。これにより空気層12mmの複層ガラスが対応可能となります。引違い窓や片引き窓・FIX窓・突き出し窓・たてすべり出し窓・ドア等については、断熱性能H-2等級をクリアーしました。(詳しくは商品体系ページをご覧ください)

ガラス溝幅36mm構造

Safety | セーフティー

安全と快適、両面に配慮しています

小開口ストッパー(開き窓・たてすべり出し窓)

障子を開放したときの開口を制限できます。窓を開けているとき、小開口ストッパーで開口を制限できるため、小さなお子様の安全面に配慮しています。ちょっとした室内換気に有効なアイテムです。

  • ※たてすべり出し窓:W>1000の場合のみ標準部品となります。(外部ハンドル選択時は除く)
小開口ストッパー(開き窓・たてすべり出し窓)

鍵付開き調整器(開き窓・たてすべり出し窓)

付属の鍵で障子の開き角度を制限できます。鍵付クレセントと同一キーが可能です。

  • ※開き角度は固定です。
鍵付開き調整器(開き窓・たてすべり出し窓)

Security|セキュリティ

防犯に配慮した豊富な部品を用意しています

鍵付ハンドル(樹脂製)(開き窓・たてすべり出し窓)

鍵付ハンドル(樹脂製)(開き窓・たてすべり出し窓)

付属の鍵でハンドルの回転をロックできます。鍵付クレセントと同一キーが可能です。(樹脂ハンドル時)

鍵付カムラッチハンドル(樹脂製)

鍵付カムラッチハンドル(樹脂製)
(突出し窓・すべり出し窓)

付属の鍵でハンドルの回転をロックできます。鍵付クレセントと同一キーが可能です。

二重の防犯機構を用意しています

サブロック(開き窓・たてすべり出し窓)

サブロック(開き窓・たてすべり出し窓)

サブロックを装備することで、2ロックが可能です。防犯建物部品に対応しています。

サブロック(突出し窓・すべり出し窓)

サブロック(突出し窓・すべり出し窓)

サブロックを装備することで、2ロックも可能です。防犯性能の高い建物部品に対応しています。

Amenity|アメニティ

遮音性能の向上に貢献します

遮音性能T-3等級(防音合せガラス使用時)

防音合せガラス(FL6+FL6)との組合せによりクレセント締まりで窓の遮音性能T-3等級を実現しました。

  • ※実験室での測定値で、建築物の現場での測定値とは差異が生じます。
遮音性能T-3等級(防音合せガラス使用時)

さまざまな換気機構をご用意しています

換気かまち

高遮音タイプの換気かまちなら、窓の遮音性能T-3等級を実現します。(防音合せガラス(FL6+FL6)使用時)ほこりの侵入を軽減するフィルターもご用意しています。

遮音性能T-3等級(防音合せガラス使用時)

不快な結露の発生を抑え、快適な空間を演出します

樹脂アングル

アングルを樹脂にすることにより、アングルに発生する結露を軽減します。

樹脂アングル
樹脂アングル

カラー

リビング建材色ともコーディネート可能な木目系、インテリアとの調和にこだわった単色系をご用意しました。

カラー

結露排水弁(プロジェクト窓)

不快な結露を外部へ排出します。

結露排水弁(プロジェクト窓)

Design|デザイン

すっきりとした意匠をご提案いたします

隠蔽式開き調整器(開き窓)

開き調整器を隠蔽式とする事で、意匠性を向上しました。また、開口部に手を入れることなく解除操作が可能で、指はさみ防止に配慮した構造となっています。

隠蔽式開き調整器(開き窓)

隠蔽式開き調整器(たてすべり出し窓)

隠蔽式開き調整器(たてすべり出し窓)

開き調整器操作ボタン

開き調整器操作ボタン

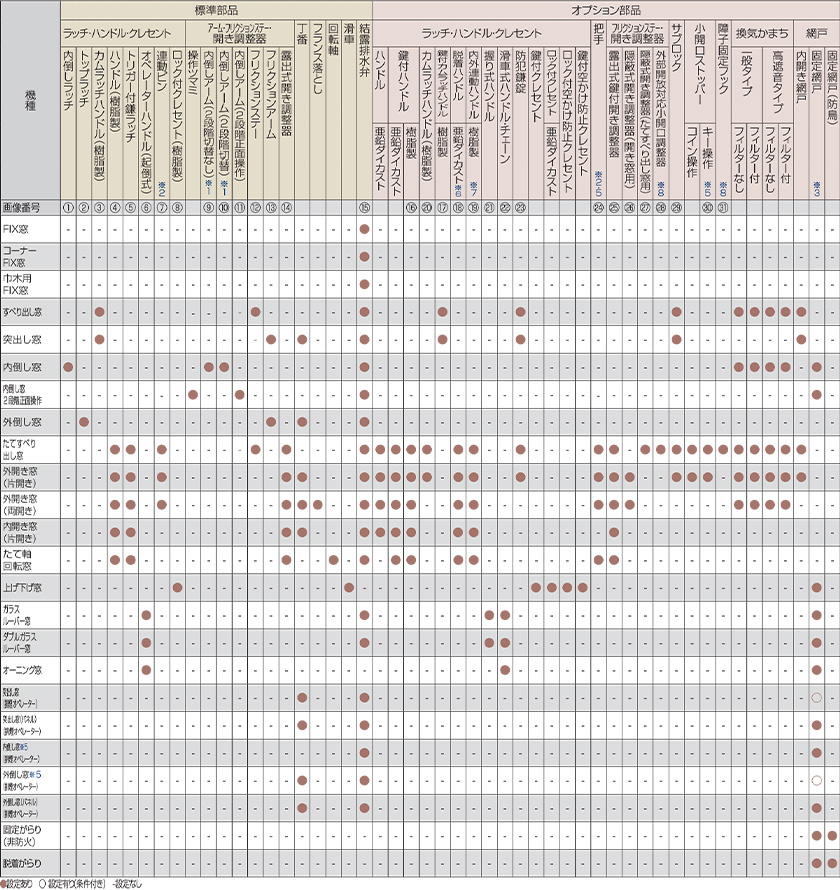

主要部品一覧

主要部品一覧
  • ※1 寸法により使い分けとなります
  • ※2 寸法により使用しない場合があります
  • ※3 突出し窓(排煙オペレーター)・外倒し窓(排煙オペレーター)の場合隠蔽式のみ設定があります
  • ※4 露出式ワンタッチの場合、条件により、排煙復帰装置・フック棒のオプション設定があります
  • ※5 たてすべり出し窓(W>1000)では、標準部品となります
  • ※6 非常用進入口の場合は標準部品となります
  • ※7 非常用進入口及び換気機能付非常用進入口の場合は標準部品となります
  • ※8 換気機能付非常用進入口の場合は標準部品となります

標準部品

1.内倒しラッチ
フック棒での開閉を考慮した形状です。
材質/ラッチ部:ステンレス
フック部:6ナイロン
2.トップラッチ
フック棒での開閉を考慮した形状です。
材質/ステンレス
3.カムラッチハンドル(樹脂製)
開閉のしやすい形状です。
材質/ガラス繊維入りポリアミド
4.ハンドル(樹脂製)
材質/ガラス繊維入りポリアミド
5.トリガー付鎌ラッチ(不正開錠防止機能付)
トリガーが開放時のハンドルの回転を制御します。
材質/鎌部:ガラス繊維入り6ナイロン ケース部:ステンレス
7.連動ピン
2点・3点締りの時に使用します。
材質/ステンレス
9.フリクションアーム
障子の開放を保持します。
材質/ステンレス
10.フリクションアーム(2段階切替)
メンテナンス等、開き角度を大きくできます。
材質/ステンレス
11.アーム(2段階正面操作)
メンテナンス等、開き角度を室内側正面から操作して大きくできます。
材質/ステンレス
12.フリクションステー
開放可能な任意の角度で障子を保持します。
材質/ステンレス
13.フリクションアーム(突出し窓)
開放可能な任意の角度で障子を保持します。
材質/ステンレス
13.フリクションアーム(外倒し窓)
開放可能な任意の角度で障子を保持します。
材質/ステンレス
14.露出式開き調整器(開き窓、たてすべり出し窓)
障子の開き角度を最大3段階に保持できます。
材質/アーム部:ステンレス
本体:ガラス繊維入り6ナイロン
14.露出式開き調整器(開き窓、たてすべり出し窓)
障子の開き角度を最大3段階に保持できます。
材質/アーム部:ステンレス
15.結露排水弁
結露の排水経路を確保します。
材質/6ナイロン

オプション部品

15.鍵付ハンドル(樹脂製)
付属の鍵でハンドルをロックできます。
材質/ガラス繊維入りポリアミド
16.鍵付カムラッチハンドル(樹脂製)
付属の鍵によりハンドルをロックできます。
材質/ガラス繊維入りポリアミド
17.脱着ハンドル
障子の開閉操作時以外はハンドルを取りはずすことができます。
材質/ハンドル部:亜鉛ダイカスト 台座部:亜鉛ダイカスト
18.内外連動ハンドル
外部側のハンドルでも開閉操作が可能です。
※写真は外観です。
材質/ガラス繊維入りポリアミド
21.防犯鎌錠
防犯建物部品に対応しています。
材質/鎌部:亜鉛ダイカスト
ケース部:ステンレス
22.把手
開閉を補助します。
※たてすべり出し窓:W>1000の場合のみ標準部品となります。(外部ハンドル選択時は除く)
材質/アルミ
23.露出式キー付開き調整器
鍵で障子の開き角度を制御できます。
材質/アーム部:ステンレス
本体:ガラス繊維入り6ナイロン
24.隠蔽式開き調整器(開き窓)
開き調整器を下枠内に納めました。
材質/ステンレス
25.隠蔽式開き調整器(たてすべり出し窓)
ストップ機能付のフリクションステーです。
材質/ステンレス
26.サブロック(開き窓、たてすべり出し窓)
防犯を考慮した2ロックが可能です。
材質/座部:亜鉛ダイカスト
アーム部:ガラス繊維入り6ナイロン
26.サブロック(突出し窓、すべり出し窓)
防犯を考慮した2ロックが可能です。
材質/座部:亜鉛ダイカスト
アーム部:ガラス繊維入り6ナイロン
26.サブロック(開き窓、たてすべり出し窓)
換気時は約60mmで開口ストップ。
非常時・清掃時には全開も可能です。
材質/アーム部:ステンレス
ブラケット部:亜鉛ダイカスト 本体:ガラス繊維入り6ナイロン
27.小開口ストッパー
障子の開放を約60mmでストップできます。
※たてすべり出し窓:W>1000の場合のみ標準部品となります。(外部ハンドル選択時は除く)
材質/ステンレス材質/操作部:AES樹脂
アーム部:ステンレス
29.障子固定フック(たてすべり出し窓)
清掃の際の全開時に、障子を固定することができます。
材質/ステンレス
