「枠出幅65mm」で厚壁化に対応。

枠出幅は65mmと大きく確保し、通気工法や厚壁化に対応。シーリングしやすく、確実な施工を実現します。

「枠出幅65mm」で厚壁化に対応。

「躯体掛かり36mm」で前垂れを抑制。

トリプルガラスや複層ガラスで高重量化した障子による枠の前垂れを抑制するため、躯体掛かり寸法を36mm確保し住宅の高耐久化に貢献。 トリプルガラス仕様・複層ガラス仕様ともに同一納まりなので、一棟内の混使用も同じ取付け方で対応可能です。

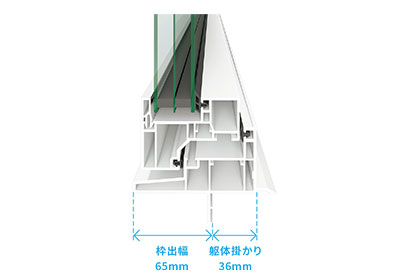

EW[トリプルガラス仕様]

EW[トリプルガラス仕様]

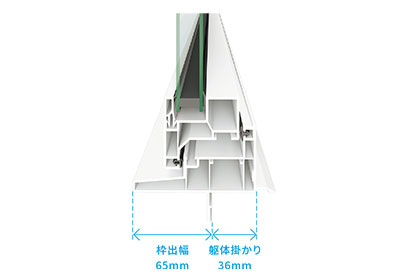

EW[複層ガラス仕様]

EW[複層ガラス仕様]

※画像は縦すべり出し窓。 引違い窓の躯体掛かり寸法は、引違い窓 S仕様が48mm、その他の引違い窓が57.5mmとなります。

「アングルなし枠」と「アングル付き枠」をご用意。

枠は「アングルなし」と「アングル付き」の両方をご用意。 施工条件や使い勝手に合わせてお選びいただけます。アングル付き枠は、四方アングル位置が35mm※1に統一になり、内観の見付寸法が揃います。

「アングルなし枠」と「アングル付き枠」をご用意。

※画像は縦すべり出し窓。 ※1 開き窓テラス、引違い窓H≧1571mm、テラスドア、勝手口ドアの下枠は40mmになります。
※2 引違い窓 下枠立ち上がり40には設定がありません。 ※ 3 ドレーキップ窓、外倒し窓、突出し窓には設定がありません。

引違い窓の枠の立ち上がりは「57mm」と「40mm」をご用意。

引違い窓 テラスサイズの枠の立ち上がりは、「57mm」と「40mm」をご用意。 納まりに合わせてお選びいただけます。

下枠立ち上がり57

下枠立ち上がり40

下枠立ち上がり40

※枠の四辺ともに14mmの段差があります。

室外側は施工性に配慮した皿木ねじを採用。

室外側の固定に皿木ねじを採用。 室内側と固定方法を合わせることで、施工性に配慮しています。

室外側は施工性に配慮した皿木ねじを採用。

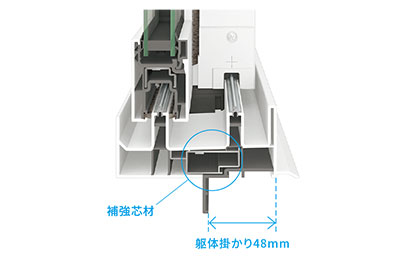

引違い窓 S仕様の躯体掛かり寸法は「48mm」。

引違い窓 S仕様は、障子重量の軽い複層ガラスのマドサイズに限定した専用設計とし、躯体掛かり寸法を48mm※1に設定。障子重量に応じて、下枠に補強芯材を追加することで枠の前垂れを抑制していますので、安心してお使いいただけます。

従来品 樹脂窓

従来品 樹脂窓

引違い窓 S仕様※2

引違い窓 S仕様※2

※ 画像はマドサイズ。 ※1 引違い窓 S仕様以外の躯体掛かり寸法は、57.5mmです。
※2 引違い窓 S仕様は、東北以南地区のEW[複層ガラス仕様]の一部サイズのみの設定です。
