樹脂窓 EW：断熱

世界トップクラスの断熱性能で、
健康・快適な暮らしを実現。

• 動画を見る

環境省LD-Tech 2022年度 認証商品

LD-Tech認証製品とは

LD-Techとは、脱炭素化を促進する設備・機器等のうち、CO2削減に最大限の効果をもたらす製品の総称です。LD-Tech製品とは、LD-Tech水準を満たすものとして、環境省より認証された製品です。LD-Techの詳細および対象品種については、商品カタログをご覧ください。

圧倒的な断熱性能を実現する、先進の窓テクノロジー。

トリプルガラス仕様［EW for Design/EW］

A：高性能ガラス

室内側と室外側にLow-Eガラスを採用し、中空層には熱伝導率が低いクリプトンガス/アルゴンガスを封入。さらに、トリプルガラスの中間ガラスに1.3�oという特殊薄板ガラスを採用することで断熱性と軽さを両立しました。

クリプトンガス入り

空気に比べ熱の伝わりを約60％抑制。中空層は高い断熱効果を発揮する10〜13mm※3に設計。

アルゴンガス入り

空気に比べ熱の伝わりを約30％抑制。中空層は高い断熱効果を発揮する15〜16mm※3に設計。

B：樹脂スペーサー

ガラスエッジからの熱の伝わりを抑えて断熱性を高め、端部の結露も抑制します。

C：高性能フレーム

アルミの1/1,000の熱伝導率の樹脂を使用。フレーム内は、熱を通しにくい空気の層をたくさん設けた多層ホロー構造にするなどの工夫で断熱性を高めました。また、クリプトンガス入りタイプはホロー内に断熱材を入れ、さらに高断熱化を図っています。

室外温度：0℃
室内温度：20℃解析値

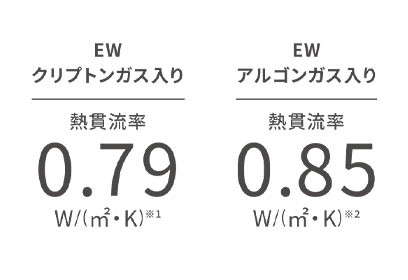

※1 縦すべり出し窓（TF）16513 トリプルガラス（クリプトンガス入り）内外Low-Eグリーン（3-12-3-12-3） アングル付・アングルなし（アングル付同等納まり） JIS A 4710-2004による社内試験値
※2 縦すべり出し窓（TF）16513 トリプルガラス（アルゴンガス入り）内外Low-Eグリーン（3-15-1.3-15-3）アングル付・アングルなし（アングル付同等納まり）JIS A 4710-2015による社内試験値
※3 ガラスの構成によっては変わる場合があります。

複層ガラス仕様［EW for Design/EW］

A：高性能ガラス

片側のガラスにLow-Eガラスを採用し、中空層には熱伝導率が低いアルゴンガスを封入し高断熱を実現しました。

アルゴンガス入り

乾燥空気に比べ、熱の出入りを約30%抑制。アルゴンガスが高い断熱効果を発揮する15〜16mm※2に設計。

B：樹脂スペーサー

ガラスエッジからの熱の伝わりを抑えて断熱性を高め、端部の結露も抑制します。

※東北以南地区はアルミスペーサーも選択可能です。

C：高性能フレーム

アルミの1/1,000の熱伝導率の樹脂を使用。フレーム内は、熱を通しにくい空気の層をたくさん設けた多層ホロー構造にするなどの工夫で断熱性を高めました。さらに、中空層を多く持つため、フレームの強度アップにもつながっています

室外温度：0℃
室内温度：20℃解析値

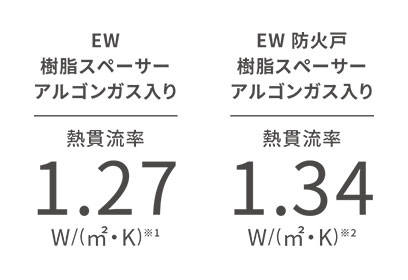

※1 縦すべり出し窓（TF）16513 複層ガラス（アルゴンガス入り）片側Low-Eグリーン（3-16-3）アングル付・アングルなし（アングル付同等納まり）JIS A 4710-2015による社内試験値
※2 ガラスの構成によっては変わる場合があります。

COLUMN-1

スマートライト構造※4で、トリプルガラスでも複層ガラス並の軽さに

中間ガラスに1.3mmの特殊薄板ガラスを採用し、複層ガラスと同等レベルの軽さを実現。 窓の開け閉めがラクになるのはもちろん、躯体にかかる負担も軽減します。

※1 型ガラス、防犯合わせガラス等の機能ガラスは特殊薄板ガラスではありません。
※2 サイズにより対応できない場合がございます。
※3 ガラスのみの重量比較（スペーサー等は含まず）
※4 スマートライト構造とは特殊薄板ガラスを使用した構造です。

COLUMN-2

Low- Eガラスは紫外線対策にも効果的

高い断熱効果を発揮するLow-Eガラスは、日焼けや家具の色褪せなどの原因となる「紫外線」をカットする効果もあり、より快適な室内環境を実現します。また、紫外線をほぼ100％カットする防犯合わせガラスをオプションで追加すると、さらに効果的です。

住まいの中で、最も熱の出入りが多いのが「窓」。

住まいの中で熱の出入りが最も多いのが「窓」。 そのため、 室内の快適さをキープするためには、窓の断熱性を高めることが重要なポイントとなります。

※ 参考:(一社)日本建材・住宅設備産業協会省エネルギー建材普及促進センター「省エネ建材で、快適な家、健康な家」

冬の夜、暖房を消した後も、部屋の冷え込みを軽減。

［冬のリビングの温度変化］

AM0:00にリビングの暖房を切り、45分後の窓面からの冷気の広がりをシミュレーション

アルミ窓 一般複層ガラス

窓から冷やされた空気が室内に広がり、室内温度がどんどん低下。

EW［複層ガラス仕様］

窓からの冷気の広がりがグッと軽減し、室内の温度低下も抑制。

EW［トリプルガラス仕様］

窓からの冷気の侵入を抑制し、室内の快適さをキープ。

【シミュレーション条件】 ●使用ソフト：FlowDesigner / 株式会社アドバンスドナレッジ研究所 ●自立循環型モデル住宅でシミュレーション ●気象条件：拡張アメダス気象データ2000年版（標準年）の東京を使用 ●住宅断熱仕様：平成25年省エネルギー基準適合レベル ●室温：20℃ / 外気温：1.7℃ エアコンOFF後45分後の冷気の発生状況 ●15℃以下の冷気を可視化

エアコン効率を高めて、暖冷房費&CO2を削減。

優れた断熱効果で、暖房時の熱の流出、冷房時の熱の流入を抑制し、エアコン効率をアップ。 消費電力量を減らすことで、暖冷房費やCO2排出量を大幅に低減します。

[地域別年間暖冷房費（エアコン設定温度 冬期暖房：20℃ / 夏期冷房：27℃の場合）]

省エネ効果算出条件 ○熱負荷計算プログラム「AE-Sim/Heat」（(株)建築環境ソリューションズ）を用いて算出した年間暖冷房負荷を、「平成25年省エネルギー基準に準拠した算定・判断の方法及び解説 Ⅱ住宅」（(一財)建築環境・省エネルギー機構）に基づきエネルギー消費量、暖冷房金額に換算。 ○住宅モデル：2階建て/延べ床面積120.08m²/開口部面積：＜札幌＞25.2m²、＜その他＞32.2m² 「平成25年省エネルギー基準に準拠した算定・判断の方法及び解説 Ⅱ住宅」標準住戸のプラン ○想定家族：4人家族 ○想定暖冷房機器：エアコン、暖房：20℃/冷房：27℃・60％ ○運転方法：＜札幌(暖房)＞居室連続運転、＜その他＞間歇運転 ○計算地域：拡張アメダス気象データ2010年版（標準年） ○住宅断熱仕様：平成28年省エネ基準適合レベル ○開口部仕様：【札幌】〈一般的な住宅〉樹脂サッシ+複層ガラスLow-E/断熱ドアk2仕様、〈高断熱住宅プラン〉EW［トリプルガラス仕様］+トリプルガラス（クリプトンガス入り）Low-Eグリーン/断熱ドアk1.5仕様、EW［複層ガラス仕様］+複層ガラス（アルゴンガス入り）Low-Eグリーン/断熱ドアk1.5仕様【その他】〈一般的な住宅〉アルミPG+一般複層ガラス/断熱ドアk4仕様、〈高断熱住宅プラン〉EW［トリプルガラス仕様］+トリプルガラス（クリプトンガス入り）Low-Eグリーン/断熱ドアk1.5仕様、EW［複層ガラス仕様］+複層ガラス（アルゴンガス入り）Low-Eグリーン/断熱ドアk1.5仕様 ○遮蔽物：居室の８窓にレースカーテン、和室に和障子を併用 ○ガラスの性能値は、JIS R3106、R3107に基づき求めた値を使用しております。 ○電気料金単価：31円/kWh（税込み）※ 住宅の大きさや間取り、機器類、生活者人数、生活パターン、地域によって数値は異なります。目安としてご利用ください。

不快な結露を抑えて、カビ・ダニの発生を抑制。

室内と室外の温度差や室内の水蒸気により発生する結露。湿った窓際にカビが生えて、アレルギーを引き起こす恐れも。窓の断熱性が高まることで外気温の影響を受けにくくなり、結露の発生を抑えることができます。

※窓の断熱性能を上げることは、結露発生の抑止力を高めます。しかし、窓の断熱性能を上げるだけでは必ず結露の発生を抑えるというものではありません。適度な換気や室温設定と組み合わせることで抑止効果を発揮します。

※画像はイメージです。
